Tere tulemast Venturis CNC-pinkide lehele!

Eesmärk – pakkuda Sulle parim CNC selle eelarve eest:

  • ülijäik vineerkarkass (sageli kasutatavatest alu-profiilidest 1,5…4 korda jäigem)
  • täpsed siinid
  • võimekad, servo-sarnased veomootorid
  • harjavaba spindel digitaalse juhtimisega
  • puuteekraan, WiFi ja kaks 32-bitist protsessorit

Venturis – for Wood

Tellitav
Hind: 3300 (XL) või 3900 EUR (XXL)

(+ käibemaks)

  • Tööala:
    1250 x 2500 x 120 mm (XL)
    1500 x 3000 x 120 mm (XXL)
  • Max liikumiskiirus: rohkem kui 12000 mm/min (X ja Y)
  • Liigutuste täpsus: vähemalt 0,01mm
  • Sobib eelkõige puitudele ja plastidele, kuid suudab töödelda ka pehmeid metalle.






  • Ajamid:
    • Y-telg: tugevad teras-koordiga hammasrihmad (x2), laius 15mm;
    • X-telg: tugev teraskoordiga hammasrihm, laius 15mm;
    • Z-telg: 1204 kuulkruvi.
  • Juhtpinnad:
    • Y-telg: kahe kuulireaga V-laagrid alumiiniumlattidel;
    • X-telg: kuullaagrid rooste-vabast terasest 50x50mm nelikanttorudel;
    • Z-telg: MGN12 kuulvankrid ja kalibreeritud terassiinid.

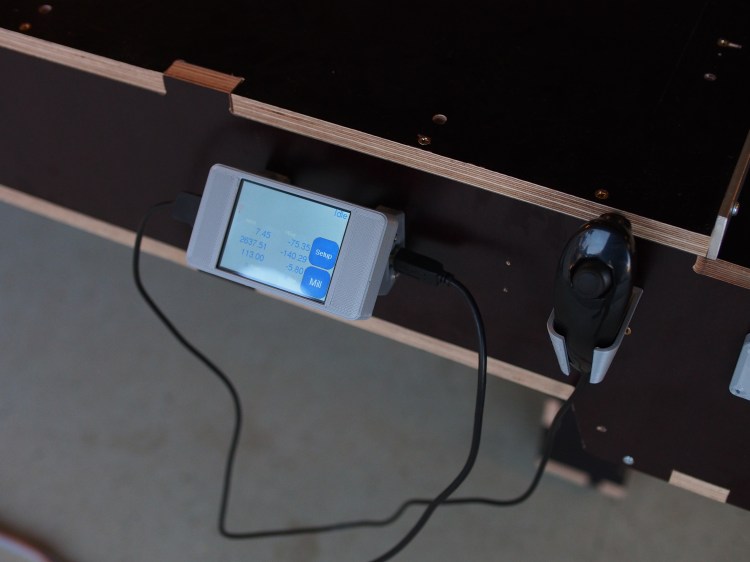

  • Juhtimine:
    • Iseseisev süsteem, st ei nõua töötamiseks kõrvale arvutit.
    • Kaks 32-bitist protsessorit;
    • Värviline 3.2″ puuteekraan;
    • SD-kaardi lugeja + WiFi;
    • Juhtkang (joystick);
    • Kontroller võimaldab tulevikus lisada neljanda ja viienda telje juhtimise (näiteks pöörleva “treipingi tüüpi” padruni, tööriistavahetuse vms).

  • Veomootorid:
    • Nema 23 mootorid;
    • 3-faasilised, 48V
    • X- ja Y-teljel 3Nm, 200W
    • Z-teljel 2Nm, 150W
    • Servole sarnanevad nn “hübriidmootorid” (võllil asendiandur + vajadusel asendi korrigeerimine).


  • Raam, jalad ja töötasapind:
    väga jäik ruumiline karkass kvaliteetsest, veekindlast kasevineerist.

  • Spindel:
    • Harjavaba mootori ja sagedusmuunduriga;
    • võimsus 1,5kW;
    • Täpne numbriline kiiruse valik 0…24’000 pööret/min;
    • õhkjahutus;
    • padrun ER11 tsangidele (sobivad tööorganid
      diam 0,5…7mm).
  • Terviklik kaabeldus
    • Kuni 220V seinapistikuni ja arvuti ühenduspistikuni;
    • otsast lõpuni maandatud;
    • topelt varjestusega häirete vastu (väga oluline!);
    • Kaabeldus sisaldab ka kahte liikuvat kaabliketti.

  • Puru äratõmbesüsteemi ettevalmistus (ühendus 100mm painduva ümartoru jaoks)
    – sh harjastega tolmuking

  • Y, X, Z – telgede lõpulülitid

  • Tööpinna kõrgusandur (nn probe)

  • Lauapinnast üks sektsioon on avatav (suurusega ca 300×300 mm), kuhu saab toetada kruustangid või kinnitada töötlemiseks püstised detailid.

Venturis – for Alu

Tulekul
Hind: 3800 EUR (+ käibemaks)


  • Tööala:
    ca 600 x 900 x 120 mm
  • Max liikumiskiirus: rohkem kui 5000 mm/min (X ja Y)
  • Liigutuste täpsus: vähemalt 0,01mm
  • Kuulvankrid ja kuulkruvid võimaldavad ülitäpset positsiooni hoidmist ka raskemal töötlemisel. Seega sobib see mudel teistest paremini värviliste metallide töötlemiseks, kuid loomulikult lõikab ka plaste, puitu jne.



  • Ajamid:
    • Y-telg: 1605 kuulkruvid (x2);
    • X-telg: 1605 kuulkruvi;
    • Z-telg: 1204 kuulkruvi.



  • Juhtpinnad:
    • Y-telg: HGR20 kuulvankrid ja kalibreeritud terassiinid;
    • X-telg: HGR20 kuulvankrid ja kalibreeritud terassiinid;
    • Z-telg: MGN12 kuulvankrid ja kalibreeritud terassiinid.


  • Juhtimine:
    • Iseseisev süsteem, st ei nõua töötamiseks kõrvale arvutit.
    • Kaks 32-bitist protsessorit;
    • Värviline 3.2″ puuteekraan;
    • SD-kaardi lugeja + WiFi;
    • Juhtkang (joystick);
    • Kontroller võimaldab tulevikus lisada neljanda ja viienda telje juhtimise (näiteks pöörleva “treipingi tüüpi” padruni, tööriistavahetuse vms).

  • Veomootorid:
    • Nema 23 mootorid;
    • 3-faasilised, 48V
    • Y-teljel 3Nm, 200W (x2)
    • X-teljel 3Nm, 200W
    • Z-teljel 2Nm, 150W
    • Servole sarnanevad nn “hübriidmootorid” (võllil asendiandur + vajadusel asendi korrigeerimine).

  • Raam, jalad ja töötasapind:
    väga jäik ruumiline karkass kvaliteetsest, veekindlast kasevineerist.

  • Spindel:
    • Harjavaba mootori ja sagedusmuunduriga;
    • võimsus 2,2kW;
    • Täpne numbriline kiiruse valik 0…24’000 pööret/min;
    • õhkjahutus;
    • padrun ER20 tsangidele (sobivad tööorganid
      diam 1…13mm).
  • Terviklik kaabeldus
    • Kuni 220V seinapistikuni ja arvuti ühenduspistikuni;
    • otsast lõpuni maandatud;
    • topelt varjestusega häirete vastu (väga oluline!);
    • Kaabeldus sisaldab ka kahte liikuvat kaabliketti.

  • Puru äratõmbesüsteemi ettevalmistus (ühendus 100mm painduva ümartoru jaoks)
    – sh harjastega tolmuking

  • Y, X, Z – telgede lõpulülitid

  • Tööpinna kõrgusandur (nn probe)

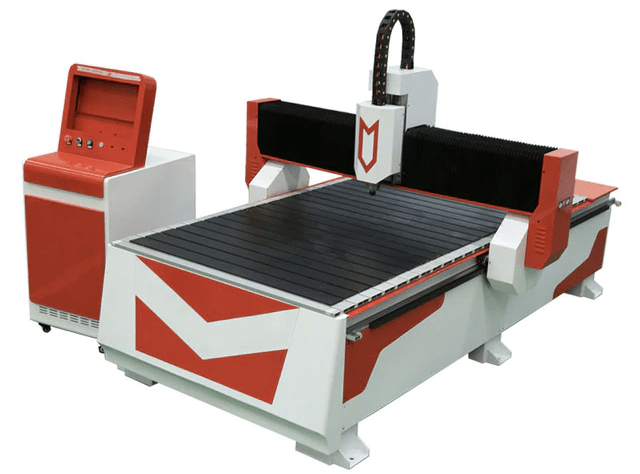

Venturis – Industrial

Tellitav
Hind: alates 6900 EUR (+ käibemaks)


  • Tööala:
    1250 x 2500 x 120 mm
    1500 x 3000 x 120 mm
  • Max liikumiskiirus: rohkem kui 12000 mm/min (X ja Y)
  • Liigutuste täpsus: vähemalt 0,01mm
  • Tööstuslikult toodetud pink.
    Keevitatud, termotöödeldud ja pulber-värvitud teraskonstruktsioon.
    Jäikus ja massiivsus võimaldavad kiiremat tööd (alumiinium, pronks, puitmaterjalid, plastid jne).
    Pingi kaal ca 1500 kg.

  • Ajamid:
    • Y-telg: hammaslatid (x2);
    • X-telg: hammaslatid;
    • Z-telg: TBI kuulkruvi.



  • Juhtpinnad:
    • Y-telg: Hiwin kuulvankrid ja kalibreeritud terassiinid;
    • X-telg: Hiwin kuulvankrid ja kalibreeritud terassiinid;
    • Z-telg: Hiwin kuulvankrid ja kalibreeritud terassiinid.


  • Juhtimine:
    • Süsteem kliendi valikul (Mach3, DSP vms).











  • Veomootorid:
    • 86BYG samm-mootorid
      või servod;
    • Leadshine juhtplokid







  • Raam, jalad ja töötasapind:
    massiivne teraskarkass (keevitatud, termotöödeldud, pulbervärvitud).

  • Spindel:
    • Harjavaba mootori ja sagedusmuunduriga;
    • võimsus: al. 3 kW;
    • Täpne numbriline kiiruse valik 0…24’000 pööret/min;
    • õhkjahutus;
    • padrun vastavalt kliendi soovile.


  • Terviklik kaabeldus
    • Vajab 380V toidet;
    • Schneider komponendid.






  • Puru äratõmbesüsteemi ettevalmistus (ühendus 100mm painduva ümartoru jaoks)
    – sh harjastega tolmuking

  • Y, X, Z – telgede lõpulülitid

  • Tööpinna kõrgusandur (nn probe)

  • Keskmäärimissüsteem

Tegijad

Minu nimi on Marti.
Olen konstrueerinud ja ehitanud umbes 20 erinevat, järjest täiuslikumat CNC pinki.
Koos mõne abilise ja hoolikalt valitud komponenditarnijatega on minu eesmärk ainult üks – pakkuda Sulle parimat masinat, mis antud eelarve puhul võimalik on.

Võta ühendust

  • marti@venturis.ee
  • +372 50 54507

Tule läbi

Vikerkaare 20
10921 Tallinn
Helista ette!
