Tere tulemast Venturis CNC-pinkide lehele!

Eesmärk – pakkuda Sulle parim CNC selle eelarve eest:

  • ülijäik vineerkarkass (sageli kasutatavatest alu-profiilidest 1,5…4 korda jäigem)
  • täpsed siinid
  • võimekad, servo-sarnased veomootorid
  • harjavaba spindel digitaalse juhtimisega
  • puuteekraan, WiFi ja kaks 32-bitist protsessorit

Venturis – Wood (XL)

Tellitav
Hind: 3300 EUR (+ käibemaks)

  • Tööala: 1250 x 2500 x 120 mm
  • Max liikumiskiirus: rohkem kui 12000 mm/min (X ja Y)
  • Liigutuste täpsus: vähemalt 0,01mm
  • Sobib eelkõige puitudele ja plastidele, kuid suudab töödelda ka pehmeid metalle.






  • Ajamid:
    • Y-telg: tugevad teraskoordiga hammasrihmad (x2), laius 15mm;
    • X-telg: tugev teraskoordiga hammasrihm, laius 15mm;
    • Z-telg: 1204 kuulkruvi.
  • Juhtpinnad:
    • Y-telg: kahe kuulireaga V-laagrid alumiiniumlattidel;
    • X-telg: kuullaagrid rooste-vabast terasest 50x50mm nelikanttorudel;
    • Z-telg: MGN12 kuulvankrid ja kalibreeritud terassiinid.

  • Juhtimine:
    • Iseseisev süsteem, st ei nõua töötamiseks kõrvale arvutit.
    • Kaks 32-bitist protsessorit;
    • Värviline 3.2″ puuteekraan;
    • SD-kaardi lugeja + WiFi;
    • Juhtkang (joystick);
    • Kontroller võimaldab tulevikus lisada neljanda ja viienda telje juhtimise (näiteks pöörleva “treipingi tüüpi” padruni, tööriistavahetuse vms).

  • Veomootorid:
    • Nema 23 mootorid;
    • 3-faasilised, 48V
    • X- ja Y-teljel 3Nm, 200W
    • Z-teljel 2Nm, 150W
    • Servole sarnanevad nn “hübriidmootorid” (võllil asendiandur + vajadusel asendi korrigeerimine).


  • Raam, jalad ja töötasapind:
    väga jäik ruumiline karkass kvaliteetsest, veekindlast kasevineerist.

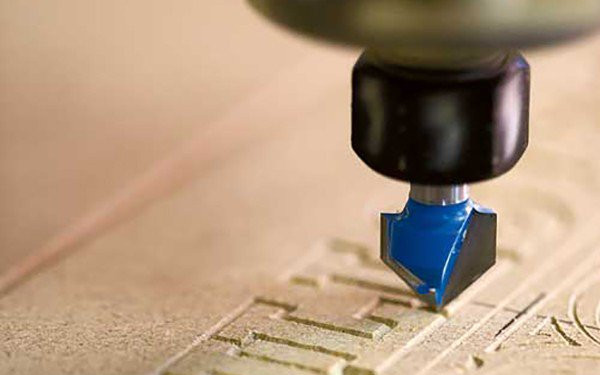

  • Spindel:
    • Harjavaba mootori ja sagedusmuunduriga;
    • võimsus 1,5kW;
    • Täpne numbriline kiiruse valik 0…24’000 pööret/min;
    • õhkjahutus;
    • padrun ER11 tsangidele (sobivad tööorganid
      diam 1…7mm).
  • Terviklik kaabeldus
    • Kuni 220V seinapistikuni ja arvuti ühenduspistikuni;
    • otsast lõpuni maandatud;
    • topelt varjestusega häirete vastu (väga oluline!);
    • Kaabeldus sisaldab ka kahte liikuvat kaabliketti.

  • Puru äratõmbesüsteemi ettevalmistus (ühendus 100mm painduva ümartoru jaoks)
    – sh harjastega tolmuking

  • Y, X, Z – telgede lõpulülitid

  • Tööpinna kõrgusandur (nn probe)

  • Lauapinnast üks sektsioon on avatav (suurusega ca 300×300 mm), kuhu saab toetada kruustangid või kinnitada töötlemiseks püstised detailid.

Venturis – Wood (XXL)

Tellitav
Hind: 3800 EUR (+ käibemaks)

  • Tööala: 1500 x 3000 x 120 mm
  • Max liikumiskiirus: rohkem kui 12000 mm/min (X ja Y)
  • Liigutuste täpsus: vähemalt 0,01mm
  • Sobib eelkõige puitudele ja plastidele, kuid suudab töödelda ka pehmeid metalle.






  • Ajamid:
    • Y-telg: tugevad teraskoordiga hammasrihmad (x2), laius 15mm;
    • X-telg: tugev teraskoordiga hammasrihm, laius 15mm;
    • Z-telg: 1204 kuulkruvi.
  • Juhtpinnad:
    • Y-telg: kahe kuulireaga V-laagrid alumiiniumlattidel;
    • X-telg: kuullaagrid rooste-vabast terasest 50x50mm nelikanttorudel;
    • Z-telg: MGN12 kuulvankrid ja kalibreeritud terassiinid.

  • Juhtimine:
    • Iseseisev süsteem, st ei nõua töötamiseks kõrvale arvutit.
    • Kaks 32-bitist protsessorit;
    • Värviline 3.2″ puuteekraan;
    • SD-kaardi lugeja + WiFi;
    • Juhtkang (joystick);
    • Kontroller võimaldab tulevikus lisada neljanda ja viienda telje juhtimise (näiteks pöörleva “treipingi tüüpi” padruni, tööriistavahetuse vms).

  • Veomootorid:
    • Nema 23 mootorid;
    • 3-faasilised, 48V
    • X- ja Y-teljel 3Nm, 200W
    • Z-teljel 2Nm, 150W
    • Servole sarnanevad nn “hübriidmootorid” (võllil asendiandur + vajadusel asendi korrigeerimine).


  • Raam, jalad ja töötasapind:
    väga jäik ruumiline karkass kvaliteetsest, veekindlast kasevineerist.

  • Spindel:
    • Harjavaba mootori ja sagedusmuunduriga;
    • võimsus 1,5kW;
    • Täpne numbriline kiiruse valik 0…24’000 pööret/min;
    • õhkjahutus;
    • padrun ER11 tsangidele (sobivad tööorganid
      diam 1…7mm).
  • Terviklik kaabeldus
    • Kuni 220V seinapistikuni ja arvuti ühenduspistikuni;
    • otsast lõpuni maandatud;
    • topelt varjestusega häirete vastu (väga oluline!);
    • Kaabeldus sisaldab ka kahte liikuvat kaabliketti.

  • Puru äratõmbesüsteemi ettevalmistus (ühendus 100mm painduva ümartoru jaoks)
    – sh harjastega tolmuking

  • Y, X, Z – telgede lõpulülitid

  • Tööpinna kõrgusandur (nn probe)

Venturis – Metal (M)

Tulekul
Hind 3900 EUR (+ käibemaks)

  • Tööala: ca 600 x 900 x 120 mm
  • Max liikumiskiirus: rohkem kui 12000 mm/min (X ja Y)
  • Liigutuste täpsus: vähemalt 0,01mm
  • Kuulvankrid ja kuulkruvid võimaldavad ülitäpset positsiooni hoidmist ka raskemal töötlemisel. Seega sobib see mudel teistest paremini värviliste metallide töötlemiseks, kuid loomulikult lõikab nagu muuseas ka plaste, puitu jne.

  • Ajamid:
    • Y-telg: 1605 kuulkruvid (x2);
    • X-telg: 1605 kuulkruvi;
    • Z-telg: 1204 kuulkruvi.




  • Juhtpinnad:
    • Y-telg: HGR20 kuulvankrid ja kalibreeritud terassiinid;
    • X-telg: HGR20 kuulvankrid ja kalibreeritud terassiinid;
    • Z-telg: MGN12 kuulvankrid ja kalibreeritud terassiinid.


  • Juhtimine:
    • Iseseisev süsteem, st ei nõua töötamiseks kõrvale arvutit.
    • Kaks 32-bitist protsessorit;
    • Värviline 3.2″ puuteekraan;
    • SD-kaardi lugeja + WiFi;
    • Juhtkang (joystick);
    • Kontroller võimaldab tulevikus lisada neljanda ja viienda telje juhtimise (näiteks pöörleva “treipingi tüüpi” padruni, tööriistavahetuse vms).

  • Veomootorid:
    • Nema 23 mootorid;
    • 3-faasilised, 48V
    • Y-teljel 3Nm, 200W (x2)
    • X-teljel 3Nm, 200W
    • Z-teljel 2Nm, 150W
    • Servole sarnanevad nn “hübriidmootorid” (võllil asendiandur + vajadusel asendi korrigeerimine).

  • Raam, jalad ja töötasapind:
    väga jäik ruumiline karkass kvaliteetsest, veekindlast kasevineerist.

  • Spindel:
    • Harjavaba mootori ja sagedusmuunduriga;
    • võimsus 1,5kW;
    • Täpne numbriline kiiruse valik 0…24’000 pööret/min;
    • õhkjahutus;
    • padrun ER11 tsangidele (sobivad tööorganid
      diam 1…7mm).
  • Terviklik kaabeldus
    • Kuni 220V seinapistikuni ja arvuti ühenduspistikuni;
    • otsast lõpuni maandatud;
    • topelt varjestusega häirete vastu (väga oluline!);
    • Kaabeldus sisaldab ka kahte liikuvat kaabliketti.

  • Puru äratõmbesüsteemi ettevalmistus (ühendus 100mm painduva ümartoru jaoks)
    – sh harjastega tolmuking

  • Y, X, Z – telgede lõpulülitid

  • Tööpinna kõrgusandur (nn probe)

Tegijad

Minu nimi on Marti.
Olen konstrueerinud ja ehitanud umbes 20 erinevat, järjest täiuslikumat CNC pinki.
Koos mõne abilise ja hoolikalt valitud komponenditarnijatega on minu eesmärk ainult üks – pakkuda Sulle parimat masinat, mis antud eelarve puhul võimalik on.

Võta ühendust

  • marti@venturis.ee
  • +372 50 54507

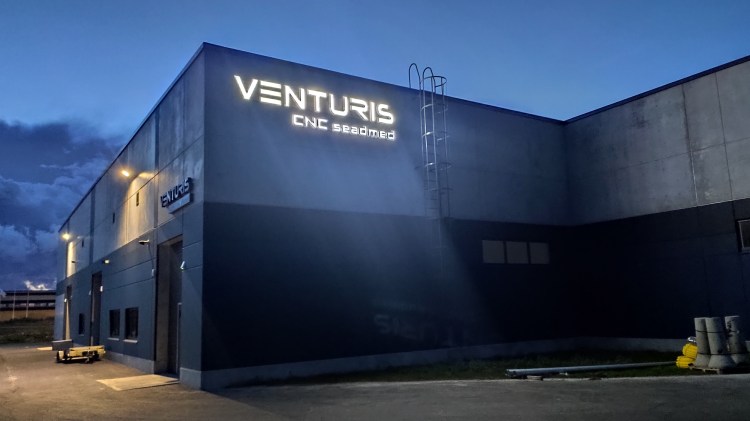

Tule läbi
